مقدمة
الرافعة الشوكية ليست مجموعة من المكونات المستقلة. إنه نظام متكامل للرفع والتوجيه والفرملة والهيدروليكي والتحكم حيث يمكن أن تؤثر حالة جزء واحد على عدة أجزاء أخرى.
قد تؤدي أسطوانة الصاري البالية إلى رفع غير متساوٍ. قد يؤدي تسرب الختم إلى تقليل الأداء الهيدروليكي أثناء تلويث الأسطح القريبة. قد تناسب الشوكة المحددة بشكل غير صحيح العربة ولكنها تفشل في توفير السعة المطلوبة. حتى الموصل الكهربائي الصغير يمكن أن يسبب أخطاء متكررة عندما لا يتطابق جهده أو مستوى الختم أو ترتيب الدبوس مع النظام الأصلي.
ولهذا السبب فإن اختيار أجزاء الرافعة الشوكية يتطلب أكثر من مجرد العثور على مكون ذو شكل مماثل. تحتاج إلى تأكيد هوية المعدات، وأبعاد التثبيت، ووظيفة التشغيل، والأداء المقدر، ومتطلبات المواد، وبيئة العمل.
تشمل النقاط الرئيسية التي يغطيها هذا الدليل ما يلي:
- الفئات التسع الرئيسية لأجزاء الرافعة الشوكية
- كيفية تحديد مكون الاستبدال الصحيح
- ما هي القياسات والمواصفات التي ينبغي التحقق منها
- كيف تكشف أنماط التآكل عن مشاكل المعدات الأساسية
- الفرق بين قطع الغيار الأصلية وتصنيع المعدات الأصلية وما بعد البيع
- كيفية تنظيم أولويات الاستبدال حسب المخاطر التشغيلية
- ما يجب فحصه قبل وبعد التثبيت
يساعد النهج المنهجي على منع الإصلاحات المتكررة والمكونات غير المتطابقة ووقت التوقف غير المخطط له والأضرار التي تلحق بالأنظمة المتصلة.
ما هي أجزاء الرافعة الشوكية؟
تشتمل أجزاء الرافعة الشوكية على كل مكون مطلوب لدعم الماكينة ورفعها والتحكم فيها وتحريكها وإيقافها وتشغيلها وحمايتها.
A رافعة شوكية يجمع عادةً بين الهيكل المتوازن، والصاري، والعربة، والشوكات، ونظام التوجيه، ونظام الكبح، ومصدر الطاقة، والدوائر الهيدروليكية، وأدوات التحكم، وميزات حماية المشغل. يمكن أن يؤدي التغيير في منطقة واحدة إلى تغيير كيفية أداء الماكينة بالكامل.
يمكن تقسيم أجزاء الرافعة الشوكية إلى خمس مجموعات واسعة.
الأجزاء الهيكلية
تحمل المكونات الهيكلية الأحمال أو تنقلها. تشمل الأمثلة الشوكات والعربات وقنوات الصاري والإطارات وأقواس التثبيت ومساند ظهر التحميل وواجهات المرفقات.
يمكن أن يؤثر تلف هذه المكونات على المحاذاة والاستقرار وتوزيع الأحمال. ولذلك ينبغي أن تعتمد الإصلاحات والاستبدالات الهيكلية على الأبعاد التي تم التحقق منها والأداء المقدر بدلاً من المظهر وحده.
الأجزاء الهيدروليكية
تقوم المكونات الهيدروليكية بإنشاء الحركة والتحكم فيها. وهي تشمل المضخات والأسطوانات وصمامات التحكم والخراطيم والتجهيزات والأختام والخزانات وعناصر الترشيح.
يجب أن تتطابق هذه الأجزاء مع الضغط والتدفق ونوع المنفذ والسكتة الدماغية وترتيب التركيب ودرجة حرارة التشغيل المطلوبة.
الأجزاء الميكانيكية
حركة نقل الأجزاء الميكانيكية أو دعم التجميعات الدوارة والانزلاقية. تشمل الأمثلة الشائعة المحامل والبطانات والسلاسل والبكرات والتروس والأعمدة والدبابيس والمحاور ومكونات الفرامل.
قد يتطور التآكل تدريجيًا، لذا يجب فحص زيادة الحركة أو الضوضاء أو الاهتزاز أو الحرارة أو التشغيل غير المتساوي قبل حدوث الفشل الكامل.
الأجزاء الكهربائية والتحكم
تقوم المكونات الكهربائية بمراقبة الظروف، وتوصيل أوامر المشغل، ووظائف آلة التحكم. تنتمي أجهزة الاستشعار والمفاتيح والمرحلات وشاشات العرض ووحدات التحكم والموصلات وأجهزة الإنذار والأضواء وأحزمة الأسلاك إلى هذه المجموعة.
يجب أن تتوافق أجزاء الرافعة الشوكية الكهربائية مع جهد الماكينة وتخطيط الموصل ومنطق التحكم وحماية البيئة ونظام الاتصالات.
ارتداء الأجزاء ومكونات السلامة
من المتوقع أن تتدهور أجزاء التآكل بسبب الاحتكاك أو الضغط أو التلوث أو الحرارة أو الحركة المتكررة. تعمل مكونات السلامة على حماية المشغل والحمل والأفراد القريبين.
تنتمي بعض الأجزاء إلى كلا المجموعتين. تعتبر بطانة الفرامل عنصرًا للتآكل، ولكنها أيضًا ضرورية للسلامة. تتعرض سلسلة الرفع للتآكل العادي، إلا أن الاستطالة المفرطة يمكن أن تؤثر بشكل مباشر على موثوقية الرفع.

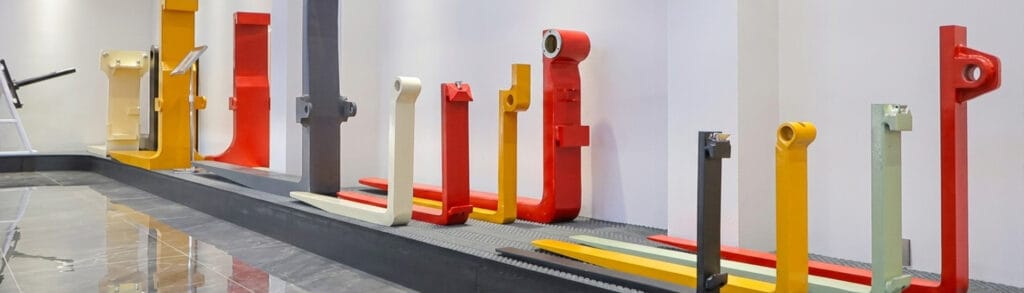

1. الشوكات والأجزاء الداعمة للحمل
تعد الشوكات من بين أجزاء الرافعة الشوكية الأكثر شهرة، لكن اختيارها يتضمن أكثر من الطول والسعة.
شفرات الشوكة والكعب والسيقان والخطافات
تشتمل الشوكة من النوع الخطاف عادةً على شفرة تدعم الحمل، وكعب حيث تغير الشفرة اتجاهها، وساق رأسية، وخطافات تربط الشوكة بالعربة.
الكعب منطقة عالية الضغط لأنه ينقل القوة بين القسمين الأفقي والرأسي. يجب التعامل مع التآكل أو الشقوق أو التشوه أو ارتفاع الشوكة غير المستوي كعلامات تتطلب فحصًا فنيًا.
يجب فحص الشوكة البديلة من أجل:
- سعة التحميل
- حالة مركز التحميل
- طول الشفرة
- عرض الشفرة
- سمك الشفرة
- ارتفاع عرقوب
- أبعاد الخطاف
- فئة النقل
- تباعد الشوكة
- متطلبات المواد والمعالجة الحرارية
- اتساق الشوكة اليسرى واليمنى
يمكن أن يؤدي تركيب شوكة جديدة بجانب الشوكة البالية إلى إنشاء سطح دعم غير متساوٍ. يجب تقييم الشوكات المستخدمة كزوج معًا.
عربة شوكة ومسند ظهر التحميل
يربط الحامل الشوكات بالصاري. يجب أن يوجه الحمل بسلاسة مع الحفاظ على المحاذاة الصحيحة مع بكرات الصاري وسلاسل الرفع.
يساعد مسند ظهر الحمل على منع الأحمال المناسبة من التحرك نحو الصاري أو منطقة المشغل. يجب أن تتطابق أبعادها ونقاط تركيبها وحالتها الهيكلية مع الحمل المقصود.
تآكل الشوكة والتشوه
غالبًا ما يظهر تآكل الشوكة على الجانب السفلي من الشفرة وحول الكعب. حتى فقدان المواد الصغيرة على ما يبدو يمكن أن يقلل من مساحة المقطع العرضي التي تقاوم الانحناء.
تشمل ملاحظات التفتيش المفيدة ما يلي:
- الفرق في ارتفاع طرف الشوكة
- فقدان سمك الشفرة
- شقوق حول الكعب أو الخطافات
- شفرات منحنية أو ملتوية
- دبابيس القفل التالفة
- فتحات خطاف موسعة
- اتصال غير متساو مع الأرض
- تشوه دائم بعد التفريغ
لا تقم بتصحيح الشوكة المنحنية عن طريق التسخين أو الاستقامة غير المنضبطين. قد يكون الانحناء المرئي مصحوبًا بأضرار مادية داخلية لا يمكن الحكم عليها من خلال المظهر وحده.
2. أجزاء الصاري ونظام الرفع
يتحكم الصاري في حركة الحمل العمودي. تعمل أجزائه معًا تحت الحمل، لذا فإن المشكلة التي يبدو أنها تأتي من مكون واحد قد تنشأ في مكان آخر.
قنوات الصاري والبكرات
تقوم قنوات الصاري بتوجيه الأقسام المتحركة لهيكل الرفع. تحافظ الأسطوانات على المحاذاة وتساعد الأقسام على التحرك مع خلوص متحكم فيه.
يمكن أن تسبب الأسطوانة البالية حركة جانبية أو اهتزازًا أو ضوضاء أو تلامسًا غير متساوٍ أو زيادة التحميل على الجانب الآخر. قد لا يؤدي استبدال الأسطوانة الأكثر تلفًا بشكل واضح فقط إلى حل المشكلة في حالة تآكل القناة أو محاذاة الصاري بشكل غير صحيح.
يفحص:
- قطر وعرض الأسطوانة
- نوع تحمل
- أبعاد الدبوس أو العمود
- متطلبات التخليص الجانبي
- ارتداء القناة
- محاذاة الصاري
- حالة التشحيم
- دليل على التأثير
رفع السلاسل ونقاط التثبيت
تنقل سلاسل الرفع القوة من أسطوانة الرفع ونظام السلسلة إلى الحامل. يجب فحص السلاسل كمجموعات حاملة كاملة بدلاً من الوصلات المعزولة.
وتشمل الشروط ذات الصلة ما يلي:
- استطالة
- تآكل
- روابط قاسية
- لوحات تالفة
- دبابيس البالية
- توتر السلسلة غير المتكافئ
- المراسي المتضررة
- تعديل غير صحيح
- التلوث أو التشحيم غير الكافي
لا ينبغي أن يُتوقع من السلسلة الجديدة تصحيح مشكلة العجلة المسننة أو المرساة أو الأسطوانة أو المحاذاة التالفة.
المحامل والبطانات ومكونات الدليل
يمكن أن يكون لأجزاء التوجيه الصغيرة تأثير كبير على سلوك الصاري. قد يسمح الخلوص المفرط بالتأثيرات التي تعمل على تسريع التآكل في جميع أنحاء الهيكل.
عند استبدال أجزاء الرافعة الشوكية هذه، تأكد من أبعاد المكونات وحالة الأسطح الداعمة لها.
3. أجزاء الرافعة الشوكية الهيدروليكية
الأنظمة الهيدروليكية: رفع الطاقة، والإمالة، والتوجيه، والتحويل، والتثبيت، وتحديد المواقع، والحركات الأخرى. يجب اختيار مكوناتها كنظام مطابق.
اسطوانات هيدروليكية
تقوم الأسطوانات الهيدروليكية بتحويل ضغط السائل إلى قوة خطية. قد تستخدم الرافعات الشوكية أسطوانات الرفع أو الإمالة أو التوجيه أو النقل الجانبي أو تحديد الموضع أو التثبيت.
يعتمد الاستبدال الصحيح على:
- قطر التجويف
- قطر القضيب
- سكتة دماغية
- تراجع وطول ممتد
- أسلوب التركيب
- أبعاد الدبوس
- حجم المنفذ واتجاهه
- تصنيف الضغط
- مادة الختم
- مواصفات سطح القضيب
- سرعة الحركة المطلوبة
قد يظل البديل الذي يتناسب بين نقاط التثبيت غير مناسب إذا اختلف التجويف أو الشوط أو تصنيف الضغط أو تكوين المنفذ.
متاح اسطوانات هيدروليكية ولذلك ينبغي مطابقتها باستخدام الأبعاد التقنية وبيانات التشغيل، وليس فقط اسم الجهاز.
المضخات وصمامات التحكم
توفر المضخة الهيدروليكية التدفق، بينما تقوم الصمامات بتوجيه وتنظيم هذا التدفق. قد تظهر مشكلة المضخة على شكل رفع بطيء أو ضوضاء أو حرارة أو أداء ضعيف. ومع ذلك، يمكن أن تنتج أعراض مشابهة عن تسرب الأسطوانة الداخلية، أو مرشح مقيد، أو سائل غير صحيح، أو خطأ في الصمام، أو دخول الهواء إلى النظام.
قبل استبدال المضخة، اختبر الدائرة الكاملة.
تتطلب صمامات التحكم التحقق مما يلي
- عدد الوظائف
- تصنيف الضغط
- سعة التدفق
- تكوين التخزين المؤقت
- ترتيب الميناء
- طريقة التحكم
- إعدادات الإغاثة
- توافق الختم
الخراطيم والتجهيزات والأختام
تحتاج الخراطيم الهيدروليكية إلى تصنيف الضغط الصحيح، والقطر الداخلي، والطول، ونصف قطر الانحناء، والتجهيزات الطرفية، والحماية من التآكل.
قد يتم سحب خرطوم قصير جدًا أثناء حركة الصاري. قد يحتك الخرطوم الطويل جدًا بالصاري أو العجلة أو الإطار أو الحمولة. يمكن أن يؤدي التوجيه غير الصحيح إلى تحويل الخرطوم المحدد بشكل صحيح إلى نقطة فشل مبكرة.
يجب أن تكون الأختام مطابقة لتصميم الأسطوانة والسائل الهيدروليكي ودرجة الحرارة والضغط وحالة السطح. قد يؤدي استبدال الختم دون فحص القضيب والتجويف إلى حدوث تسرب آخر.
التسرب الداخلي والخارجي
يكون التسرب الخارجي مرئيًا، ولكن قد يكون من الصعب التعرف على التسرب الداخلي. قد يمر السائل عبر الأختام البالية داخل الأسطوانة أو الصمام، مما يتسبب في الانجراف أو انخفاض القوة أو الحرارة أو التشغيل البطيء دون ترك بركة واضحة.
يجب أن يعتمد قرار الإصلاح على الاختبار، وليس فقط الفحص البصري.
4. مكونات التوجيه والمحور
تحدد أجزاء التوجيه مدى دقة اتجاه الرافعة الشوكية والتنبؤ به. نظرًا لأن العديد من الرافعات الشوكية توجه عبر المحور الخلفي، فإن التآكل يمكن أن يؤثر على تتبع السيارة واستقرارها.
اسطوانات التوجيه والروابط
قد يشتمل نظام التوجيه على أسطوانة، ونهايات قضيب، ودبابيس، وقضبان ربط، ومفاصل، وبطانات، ومكونات التحكم في التوجيه.
تشمل العلامات التحذيرية الشائعة ما يلي:
- الحركة المفرطة لعجلة القيادة
- تأخر استجابة التوجيه
- زوايا دوران غير متساوية
- طرق الأصوات
- التسرب الهيدروليكي
- التجول أثناء السفر
- تآكل الإطارات غير متساوٍ
- حركة مرئية حول المسامير أو المفاصل
قد لا يؤدي استبدال مفصل واحد مفكك إلى استعادة التوجيه الدقيق في حالة تآكل المسامير أو البطانات أو فتحات التثبيت المتصلة أيضًا.
دبابيس المحور والمحامل والبطانات
تدعم مكونات المحور الحركة مع الحفاظ على المحاذاة. يمكن أن يغير التآكل موضع العجلة ويضع ضغطًا إضافيًا على الإطارات والمحاور ووصلات التوجيه ونقاط التثبيت.
قم بقياس الدبوس والتجويف بدلاً من استبدال الجلبة وفقًا للحجم الاسمي وحده. قد يتطلب الغلاف البالي طريقة إصلاح مختلفة.
مطابقة هندسة التوجيه
يجب أن يقوم مكون التوجيه بإعادة إنتاج طول التثبيت الصحيح ونطاق المفصل والهندسة. يمكن أن تؤدي الاختلافات الصغيرة في الأبعاد إلى تقليل نطاق الدوران أو إنشاء تداخل ميكانيكي.
اختبر دائمًا حركة التوجيه الكاملة لليسار واليمين بعد التثبيت أثناء فحص الخراطيم والمفاصل والإطارات والهياكل المحيطة.
5. أجزاء الفرامل والعجلات والإطارات
تؤثر مكونات الكبح والاتصال بالأرض بشكل مباشر على التوقف والتوجيه والاستقرار والاهتزاز والتحكم في الحمل.
مكونات الفرامل
اعتمادًا على تصميم الرافعة الشوكية، قد تتضمن أجزاء نظام الفرامل ما يلي
- أحذية الفرامل
- أقراص
- الطبول
- الفرجار
- اسطوانات العجلة
- الاسطوانات الرئيسية
- الينابيع
- الكابلات
- روابط الدواسة
- الأختام
- آليات فرامل الانتظار
ينبغي التحقيق في مشكلة الكبح كنظام. يمكن أن تؤدي أسطح الاحتكاك الملوثة، والضبط غير الصحيح، والتسرب الهيدروليكي، والأسطوانات البالية، ونوابض الإرجاع التالفة، ومشاكل الكابلات إلى ظهور أعراض مماثلة.
العجلات والمحاور والمحامل
يجب فحص أجزاء العجلة والمحور للتأكد من عدم ارتخاءها وحرارتها وضوضاءها والخيوط التالفة والحواف المتشققة وتآكل المحامل والمثبتات غير الصحيحة.
يجب أن تتمتع أدوات التثبيت بالأبعاد الصحيحة وشكل الجلوس ودرجة المواد وإجراءات الشد. قد لا تقوم أجهزة العجلات المتشابهة بصريًا بتوزيع القوة بنفس الطريقة.
اختيار الإطارات
يعتمد الإطار الصحيح على تصميم العجلة والحمل المقدر وسطح الحركة وبيئة التشغيل والسرعة والجر المطلوب.
يمكن أن يؤثر خلط أنواع الإطارات أو أحجامها أو مستويات التآكل على ارتفاع الركوب وسلوك السيارة. يجب أن تعتبر قرارات الاستبدال الإطارات جزءًا من نظام ثبات الماكينة والتحكم في الحمولة وليس كمواد استهلاكية معزولة.
6. مجموعة نقل الحركة وأجزاء نظام الطاقة
تقوم مجموعة نقل الحركة بتحويل مصدر الطاقة المتاح إلى حركة يمكن التحكم فيها. تختلف المكونات حسب تصميم الرافعة الشوكية، لكن مبدأ الاختيار يظل كما هو: تحديد النظام الدقيق قبل الطلب.
مكونات المحرك وناقل الحركة
قد تتطلب المعدات التي تعمل بمحرك مرشحات، وأحزمة، وأجزاء تبريد، ومكونات نظام الوقود، وأجزاء الإشعال، وعناصر ناقل الحركة، والتركيبات، ومكونات الختم.
يجب أن يتطابق المرشح أو الحزام أو الختم البديل مع أكثر من الأبعاد الخارجية. قد تكون خصائص التدفق وتوافق المواد ومقاومة درجة الحرارة وضغط التشغيل مهمة أيضًا.
يمكن أن تنشأ أعراض انتقال العدوى مثل تأخر الحركة أو الانزلاق أو الضوضاء أو ارتفاع درجة الحرارة من حالة السوائل أو المرشحات أو صمامات التحكم أو القوابض أو أجهزة الاستشعار أو التآكل الميكانيكي. يجب أن يسبق التشخيص استبدال الأجزاء.
المحركات وأجهزة التحكم
قد تستخدم الرافعات الشوكية التي تعمل بالكهرباء محركات الجر، ومحركات المضخات، ومحركات التوجيه، وأجهزة التحكم، والموصلات، وأجهزة الاستشعار، وكابلات الطاقة.
يجب أن يتطابق المحرك:
- جهد النظام
- متطلبات القوة وعزم الدوران
- نمط التركيب
- أبعاد رمح
- اتجاه الدوران
- نطاق السرعة
- حماية درجة الحرارة
- أجهزة ردود الفعل
- توافق وحدة التحكم
قد يؤدي تثبيت مكون بالجهد الصحيح ولكن خصائص التحكم أو التغذية المرتدة الخاطئة إلى حدوث أخطاء أو أداء غير متوقع.
التبريد والترشيح
تعمل أجزاء التبريد والترشيح على حماية مجموعة نقل الحركة الكاملة. قد تتسبب المرشحات المقيدة أو مكونات التبريد التالفة في حدوث حرارة وتلوث وتقليل التشحيم وتسارع التآكل.
إن الاستبدال المتكرر لمكون محموم دون تصحيح مشكلة التبريد أو الترشيح لن يوفر إصلاحًا دائمًا.
7. الأجزاء الكهربائية والتحكم
تشتمل أجزاء الرافعة الشوكية الحديثة بشكل متزايد على أجهزة استشعار وأدوات تحكم إلكترونية. تتطلب المطابقة الكهربائية الصحيحة التحقق المادي والوظيفي.
أجهزة الاستشعار والمفاتيح
قد تستخدم الرافعات الشوكية أجهزة استشعار ومفاتيح للمراقبة
- ارتفاع الرفع
- زاوية التوجيه
- موقف الدواسة
- إشغال المقعد
- درجة حرارة
- ضغط
- سرعة
- موقف الصاري
- موقف المرفقات
- حالة نظام الطاقة
قد يستمر المستشعر المزود بخيط التثبيت الصحيح في إنتاج نطاق إشارة مختلف. تأكيد الإخراج الكهربائي، والموصل، وتعيين الدبوس، والمعايرة، وتوافق نظام التحكم.
الأسلاك والموصلات
غالبًا ما تحدث مشكلات الموصل بسبب الرطوبة أو التلوث أو الاهتزاز أو ضعف الاحتفاظ أو الأختام التالفة أو الاتصال غير الصحيح بالدبوس.
عند استبدال أجزاء الأسلاك، قم بفحص جانبي الاتصال. قد يوفر الموصل الجديد المتصل بالطرف المتآكل تحسينًا مؤقتًا فقط.
المرحلات ووحدات التحكم
يجب أن تتطابق المرحلات والموصلات والوحدات مع الجهد المقنن والتيار ووظيفة التبديل ومتطلبات الاتصال وبيئة التثبيت.
قد تتطلب وحدات التحكم أيضًا التكوين أو المعايرة. الوحدة القابلة للتبديل فعليًا ليست بالضرورة جاهزة للعمل مباشرة بعد التثبيت.
السجلات التشخيصية
تعتبر رموز الأخطاء نقاط بداية مفيدة، ولكن لا ينبغي التعامل معها كتعليمات تلقائية لاستبدال المكون المسمى.
قد يكون سبب الخطأ المتعلق بالمستشعر هو مقاومة الأسلاك، أو سوء التأريض، أو تلف الموصل، أو جهد الإمداد غير الصحيح، أو المحاذاة الميكانيكية غير الصحيحة، أو مشكلة في وحدة التحكم.
8. أجزاء سلامة المشغل
يجب فحص أجزاء الرافعة الشوكية المتعلقة بالسلامة واختيارها بنفس العناية التي يتم بها فحص المكونات الحاملة الرئيسية.
قيود المقاعد وأنظمة التواجد
تساعد المقاعد والأحزمة والمزالج ونقاط التثبيت ومفاتيح تواجد المشغل في الحفاظ على ظروف التشغيل المقصودة.
لا ينبغي تجاوز الحزام التالف أو المفتاح المعيب. يحتاج الاستبدال إلى التركيب الصحيح ووظيفة القفل والسلوك الكهربائي والمتانة للتطبيق.
الأضواء والإنذارات
تساعد الأضواء ومؤشرات التحذير والأبواق وأجهزة إنذار السفر وأجهزة الإشارة الأخرى في توصيل حركة الماكينة وحالة التشغيل.
تعتمد فعاليتها على الموقع والرؤية ومستوى الصوت وبيئة التشغيل والجهد وموثوقية الاتصال.
الحراس والهياكل الوقائية
تحمي الواقيات المشغلين والمكونات من الاتصال المتوقع والأجسام المتساقطة والآليات المتحركة والحرارة والحطام.
يجب أن تحافظ الواقيات البديلة على التغطية الأصلية والتخليص والرؤية وقوة التركيب ومتطلبات الوصول.
معلومات القدرات والتحذير
تعتبر الملصقات ومعلومات السعة مكونات أمان وظيفية. فهي تنقل الحدود التي يحتاجها المشغلون عند التعامل مع الأحمال أو استخدام المرفقات.
يجب تصحيح المعلومات غير القابلة للقراءة أو المفقودة أو القديمة باستخدام بيانات المعدات التي تم التحقق منها.
9. أجزاء المرفقات والواجهة
تعمل المرفقات على توسيع المهام التي يمكن أن تؤديها الرافعة الشوكية، ولكنها تقدم أيضًا مكونات إضافية للتركيب والهيدروليكية والتحكم في الحمل.
الخطافات والأقفال وأجزاء التثبيت
يجب أن تعمل خطافات وأقفال المرفقات على تأمين المرفق بالعربة دون حركة مفرطة.
يفتش:
- ارتداء هوك
- قفل المشاركة
- السحابات
- الخدم
- تصاعد الموافقات
- ملابس النقل
- المناطق الملحومة
- علامات التأثير أو الحركة
يمكن أن يصبح المرفق الصحيح غير آمن عند تآكل أجزاء الواجهة أو تثبيتها بشكل غير صحيح.
اتصالات هيدروليكية
يجب أن تعمل خراطيم التوصيل والصمامات والتجهيزات والأسطوانات وأدوات التحكم من خلال حركة الصاري والتوصيل الكاملة.
يجب فحص التوجيه عند الحد الأدنى والحد الأقصى للرفع، والإمالة الكاملة، والحركة الجانبية الكاملة، وجميع مواضع التثبيت.
ملحقات الشوكة والواجهات المتخصصة
يجب أن تتطابق الامتدادات والأجهزة الخاصة المثبتة على الشوكة مع أبعاد الشوكة وأن تظل محفوظة بشكل آمن.
يمكنهم تغيير مركز التحميل الفعال، والرؤية، وخلوص الدوران، والقدرة القابلة للاستخدام. يجب تقييم الرافعة الشوكية الكاملة والملحق وتكوين الحمل بدلاً من النظر في الامتداد وحده.
كيفية التعرف على أجزاء الرافعة الشوكية الصحيحة
يبدأ التعريف الموثوق بالجهاز وينتهي بالمكون الفعلي.
تسجيل تعريف المعدات
يجمع:
- الشركة المصنعة
- نموذج
- الرقم التسلسلي
- نسخة الإنتاج
- نوع الصاري
- القدرة المقدرة
- نوع نظام الطاقة
- معلومات المرفق
- التعديلات السابقة
قد يكون اسم الطراز وحده غير كافٍ لأن نفس سلسلة الطرازات يمكن أن تحتوي على مراجعات إنتاج مختلفة أو أنظمة اختيارية.
تأكيد رقم الجزء الموجود
قم بتسجيل رقم الجزء الكامل من سجل الأجزاء المكون أو الملصق أو الدليل أو الذي تم التحقق منه.
لا تعتمد على رقم جزئي. قد تشير الأرقام المتشابهة إلى أبعاد أو مواد أو موصلات أو مراجعات مختلفة.
قياس الأبعاد الحرجة
تعتبر القياسات مهمة بشكل خاص عندما تكون العلامات مفقودة أو عندما يتم تعديل المعدات.
حسب الجزء، قياس:
- الطول والعرض والارتفاع الإجمالي
- حجم فتحة التركيب والتباعد
- رمح أو قطر الدبوس
- قطر التجويف
- حجم الخيط ودرجة الصوت
- نوع المنفذ والاتجاه
- نوع الموصل وعدد الدبوس
- طول الخرطوم
- شوط الاسطوانة
- قسم الشوكة وأبعاد الخطاف
- تفاصيل العتاد أو الشريحة
يجب أن تتضمن الصور مراجع مقياس وعدة زوايا، ولكن يجب أن تدعم الصور القياسات بدلاً من استبدالها.
التحقق من التقييمات والمواد
تأكيد التقييمات التي تؤثر على الوظيفة:
- سعة التحميل
- ضغط
- تدفق
- جهد
- الحالي
- سرعة
- درجة حرارة
- درجة المواد
- المعالجة السطحية
- توافق الختم
- حماية البيئة
يمكن أن يتناسب المكون جسديًا ويظل فاشلاً لأن تصنيفه الوظيفي غير صحيح.
التحقق من المراجعات
قد يحل رقم الجزء الأحدث محل رقم أقدم، ولكن يجب أن يأتي الاستبدال الصحيح بمعلومات توافق واضحة.
تتطلب بعض الأجزاء المنقحة أقواسًا أو موصلات أو برامج أو أختام أو مثبتات أو تغييرات في التثبيت ذات صلة.
مقارنة توافق أجزاء الرافعة الشوكية
| فئة الجزء | المعلومات المطلوبة | عدم التطابق المشترك | نتيجة محتملة | أولوية التفتيش |
|---|---|---|---|---|
| شوك | السعة، مركز التحميل، القسم، الطول، الخطافات، النقل | الطول الصحيح ولكن الخطاف أو السعة خاطئة | سوء التركيب والتشوه والدعم غير المستقر | عالي جدا |
| بكرات الصاري | القطر، العرض، المحمل، حجم الدبوس، الخلوص | بكرة مماثلة مع ملف تعريف غير صحيح | الربط، حركة الصاري، التآكل غير المتساوي | عالي جدا |
| رفع السلاسل | الملعب، ترتيب اللوحة، الطول، المراسي، التقييم | عرض مطابق ولكن مواصفات سلسلة خاطئة | مخاطر الرفع أو الحمل غير المتكافئة | عالي جدا |
| اسطوانات هيدروليكية | التجويف، القضيب، السكتة الدماغية، جبل، المنافذ، الضغط | طول التثبيت الصحيح ولكن السكتة الدماغية خاطئة | حركة محدودة، اصطدام، قوة ضعيفة | عالي |
| خراطيم هيدروليكية | الضغط، القطر، الطول، التركيبات، التوجيه | التركيبات الصحيحة ولكن الضغط أو الطول غير مناسب | التسرب والتآكل والتدفق المحدود | عالي |
| أجزاء التوجيه | الهندسة، دبابيس، التركيب، المفصلية | ارتباط مماثل بطول مركزي مختلف | ضعف استجابة التوجيه أو التدخل | عالي |
| أجزاء الفرامل | نوع النظام، الأبعاد، مادة الاحتكاك، التعديل | جزء احتكاك مماثل بملاءمة غير صحيحة | فرملة غير متساوية أو منخفضة | عالي جدا |
| أجهزة الاستشعار الكهربائية | الجهد، الإشارة، الموصل، المعايرة | نفس الموصل ولكن إشارة خرج مختلفة | رموز الخطأ أو استجابة التحكم غير الصحيحة | عالي |
| المرشحات | الأبعاد، الوسائط، إعداد التجاوز، التدفق | ملاءمة خارجية دون أداء الترشيح الصحيح | التلوث أو تقييد التدفق | متوسطة إلى عالية |
| أجزاء المرفقات | السعة، النقل، المكونات الهيدروليكية، نطاق الحركة | عربة مطابقة ولكن وظيفة أو تصنيف خاطئ | انخفاض القدرة أو التعامل غير المستقر | عالي جدا |
استخدم طريقة التركيب ذات الأربع طبقات
إحدى الطرق العملية لتقييم أجزاء الرافعة الشوكية هي اختبار التوافق على أربعة مستويات. يساعد هذا الإطار الأصلي على منع الموافقة على الجزء بناءً على ميزة مطابقة واحدة فقط.
الهوية مناسبة
هل يتطابق رقم الجزء وطراز المعدات والنطاق التسلسلي ومراجعة الإنتاج؟
يعد توافق الهوية هو أسرع طريق عندما تتوفر السجلات الكاملة، ولكن لا يزال من المفترض أن يكون مدعومًا بفحص مرئي وأبعاد.
تناسب الأبعاد
هل سيتم تركيب المكون فعليًا دون تعديل؟
تحقق من الثقوب والدبابيس والأعمدة والخيوط والخطافات والموصلات والمنافذ والتخليصات وحدود السفر والهياكل المحيطة.
يجب التعامل مع الجزء الذي يتطلب طحنًا أو لحام أو حفرًا أو تباعدًا أو تجديد الأسلاك غير مخطط له على أنه غير متطابق حتى تؤكد المراجعة الفنية المعتمدة خلاف ذلك.
تناسب وظيفي
هل سيقوم الجزء بالمهمة الصحيحة بالتقييم المطلوب؟
تشمل الأمثلة الضغط الهيدروليكي، والإشارة الكهربائية، وسعة الشوكة، وسلوك الكبح، وحمل المحمل، وتصنيف السلسلة، وشوط الأسطوانة.
تناسب دورة العمل
هل يمكن للجزء أن يتحمل بيئة التشغيل الحقيقية؟
يعتبر:
- عدد دورات التشغيل
- اختلاف التحميل
- اهتزاز
- تأثير
- غبار
- رطوبة
- حرارة
- التعرض للتآكل
- سطح السفر
- الوصول إلى الصيانة
قد لا يكون الجزء المناسب للتشغيل الخفيف العرضي مناسبًا للعمل المستمر عالي الدورة.
يجب أن تمر جميع الطبقات الأربع قبل قبول المكون.
قطع غيار الرافعات الشوكية الأصلية ومصنوعة المعدات الأصلية وما بعد البيع
توصف أجزاء الرافعة الشوكية البديلة عادةً بأنها أصلية أو مصنعة للمعدات الأصلية أو ما بعد البيع. تشير هذه المصطلحات إلى علاقة العرض، لكنها لا تلغي الحاجة إلى التحقق الفني.
أجزاء أصلية
يتم توفير الأجزاء الأصلية بموجب نظام قطع الغيار الخاص بالعلامة التجارية للمعدات. يتم تحديدها بشكل عام باستخدام طراز المعدات والرقم التسلسلي ورقم الجزء الرسمي.
قطع غيار تصنيع المعدات الأصلية
يتم إنتاج أجزاء OEM من قبل الشركة المصنعة للمعدات الأصلية أو مصدر إنتاج معتمد. اعتمادًا على ترتيب التوريد، قد يتم تعبئتها أو توزيعها تحت أسماء مختلفة.
قطع غيار ما بعد البيع
يتم إنتاج قطع غيار ما بعد البيع كبدائل متوافقة. تعتمد ملاءمتها على دقة الأبعاد واختيار المواد والتحكم في التصنيع والاختبار والتوثيق وإمكانية التتبع.
المواصفات مهمة أكثر من المظهر
ينبغي إجراء مقارنة مسؤولة:
- مطابقة الرسم
- مواصفات المواد
- الأداء المقدر
- عملية التصنيع
- سجلات التفتيش
- إمكانية التتبع
- متطلبات التثبيت
- الدعم الفني
- مراقبة المراجعة
لا يثبت ملصق العرض وحده أن جزأين متطابقان وظيفيًا. وبالمثل، لا تعني الاختلافات المرئية تلقائيًا أن المكون غير مناسب عند توثيق تصميم محدث معتمد.
فحص أجزاء الرافعة الشوكية قبل الاستبدال
يمكن أن يؤدي استبدال أحد المكونات دون تحديد السبب الجذري إلى فشل متكرر.
افصل الأعراض عن السبب
المشكلة المرئية ليست دائمًا الخطأ الأصلي.
على سبيل المثال:
- قد يكون سبب تسرب الختم هو قضيب تالف.
- قد يشير الإطار البالي إلى اختلال في محاذاة التوجيه.
- قد ينجم الخرطوم المكسور عن التوجيه غير الصحيح.
- قد يكون سبب تلف أسطوانة الصاري هو تآكل القناة.
- قد ينشأ عطل كهربائي من موصل أو أرض.
- قد تشير الشوكة المنحنية إلى التحميل الزائد أو دعم التحميل غير المتساوي.
اسأل عن سبب فشل الجزء قبل تثبيت جزء آخر.
فحص المكونات المتصلة
يجب أن يتضمن كل استبدال فحصًا لأسطح التزاوج والأنظمة ذات الصلة.
بالنسبة للمحمل، قم بفحص العمود والمبيت. بالنسبة للخرطوم، قم بفحص التوجيه والمشابك. بالنسبة للسلسلة، قم بفحص المراسي والبكرات. بالنسبة للأسطوانة، قم بفحص المسامير والبطانات والسوائل الهيدروليكية والمحاذاة.
سجل نمط الارتداء
غالبًا ما يكشف موقع التآكل واتجاهه عن حالة التحميل.
قد يشير التآكل من جانب واحد إلى عدم المحاذاة. قد يشير تلف الحافة المتكرر إلى عدم كفاية الخلوص. قد يشير تغير اللون الحراري إلى الاحتكاك أو عدم كفاية التشحيم. يمكن أن تكشف علامات التلوث عن مشاكل في الختم أو الترشيح.
تخلق الصور والقياسات سجل صيانة مفيدًا للمقارنة المستقبلية.
اختبار بعد التثبيت
يجب أن يتضمن فحص ما بعد التثبيت ما يلي:
- تركيب آمن
- تركيب التثبيت الصحيح
- حركة كاملة دون تدخل
- فحص التسرب
- استجابة التحكم
- وظيفة الفرامل أو التوجيه حيثما ينطبق ذلك
- اختبار التفريغ
- اختبار محمل متحكم فيه حيثما يسمح بذلك
- الفحص النهائي بعد التشغيل الأولي
يجب ألا تعود الآلة مباشرة إلى العمل بكامل طاقتها دون تأكيد الإصلاح.
بناء خطة صيانة على أساس المخاطر
لا يحتاج كل مكون إلى نفس أولوية الصيانة. يساعد النظام القائم على المخاطر على تخصيص موارد الفحص والمخزون بشكل أكثر فعالية.
أجزاء السلامة الحرجة
يمكن أن تؤثر هذه المكونات بشكل مباشر على الرفع أو الكبح أو التوجيه أو الثبات أو الاحتفاظ بالحمل أو حماية المشغل.
تشمل الأمثلة:
- شوك
- رفع السلاسل
- مراسي السلسلة
- أجزاء الفرامل
- مفاصل التوجيه
- مثبتات العجلات
- أقفال المرفقات
- قيود المشغل
وهي تتطلب معايير تفتيش محددة بوضوح وإجراءات فورية عند تجاوز الحدود.
أجزاء عالية التآكل
قد لا تشكل أجزاء الرافعة الشوكية عالية التآكل خطرًا مباشرًا عند أول علامة على التدهور، ولكن الاستبدال المتأخر يمكن أن يؤدي إلى تلف المكونات المتصلة الأكثر تكلفة.
تشمل الأمثلة الأختام والخراطيم والبكرات والبطانات والمرشحات ومنصات الاتصال والمحامل.
الأجزاء التي يتم مراقبتها حسب الحالة
يجب استبدال بعض المكونات وفقًا للحالة المقاسة بدلاً من المظهر أو الافتراض الثابت.
وتشمل المؤشرات المفيدة ما يلي:
- أبعاد التآكل
- استطالة السلسلة
- تحمل التخليص
- التسرب الهيدروليكي
- الضغط أو التدفق
- درجة حرارة
- اهتزاز
- المقاومة الكهربائية
- تاريخ رمز الخطأ
أولويات المخزون
يأخذ قرار الجرد المفيد في الاعتبار ثلاثة عوامل:
- نتيجة الفشل
- تكرار الاستبدال
- صعوبة الحصول على مكون مطابق بشكل صحيح
قد يستحق المستشعر الصغير ولكن الخاص بالجهاز تخطيطًا أكبر من المكون القياسي الأكبر عندما يؤدي فشله إلى إيقاف العملية بأكملها.
أخطاء شائعة في اختيار أجزاء الرافعة الشوكية
الطلب من المظهر وحده
تشترك العديد من أجزاء الرافعة الشوكية في أشكال متشابهة. لا يمكن للمظهر تأكيد الأبعاد أو التقييمات أو المواد أو التصميم الداخلي أو السلوك الكهربائي.
استخدام معلومات النموذج غير المكتملة
قد لا يحدد اسم الطراز الصاري أو المحرك أو ناقل الحركة أو وحدة التحكم أو النقل أو مراجعة الإنتاج.
تجاهل التعديلات السابقة
قد لا يتم تركيب الجزء البديل المدرج للآلة الأصلية بعد أن تتلقى الرافعة الشوكية صاريًا أو ملحقًا أو نظام طاقة أو مجموعة تحكم مختلفة.
استبدال الأعراض
عادةً ما تشير حالات فشل الختم أو الإطارات أو المحمل أو الخرطوم أو المستشعر المتكررة إلى أن النظام المحيط يحتاج إلى فحص.
خلط المواصفات الكهربائية
يمكن أن يتناسب الموصل بينما يظل الجهد الكهربي أو الإشارة أو تخصيص الدبوس أو بروتوكول الاتصال غير صحيح.
خلط المواصفات الهيدروليكية
لا تؤكد خيوط المنفذ الصحيحة التجويف أو الشوط أو التدفق أو الضغط أو مادة الختم الصحيحة.
تخطي الوثائق
يصعب التحقق من الأجزاء التي لا تحتوي على معلومات واضحة عن التعريف أو التقييمات أو التتبع أو التثبيت وصيانتها.
عندما تجعل الرسومات أو الأبعاد أو بيانات التشغيل أو تعديلات المعدات تحديد الهوية غير مؤكد، أ مراجعة توافق أجزاء الرافعة الشوكية يجب أن تتضمن تعريف الماكينة ورقم الجزء الموجود والصور الفوتوغرافية والقياسات وظروف التحميل وبيئة العمل.
خاتمة
يعد اختيار أجزاء الرافعة الشوكية عملية مطابقة فنية، وليس تمرين تسوق مرئي.
ابدأ بنموذج الرافعة الشوكية والمعلومات التسلسلية والتكوين وظروف التشغيل الفعلية. قم بتأكيد رقم الجزء الحالي، ولكن تحقق أيضًا من الأبعاد والواجهات والتقييمات والمواد ومراجعات الإنتاج.
طريقة الاختيار الأكثر موثوقية تتحقق من أربع طبقات
- الهوية مناسبة
- تناسب الأبعاد
- ملاءمة وظيفية
- تناسب دورة العمل
قبل استبدال أحد المكونات الفاشلة، قم بفحص الأنظمة المتصلة وتحديد السبب الأساسي. بعد التثبيت، أكمل فحصًا وظيفيًا تم تفريغه واختبار تشغيل متحكم فيه قبل إعادة الجهاز إلى الخدمة العادية.
يعمل هذا الأسلوب القائم على النظام على تحسين دقة الاستبدال، وحماية المكونات المتصلة، ودعم التشغيل الأكثر أمانًا، وإنشاء برنامج صيانة أكثر موثوقية.
الأسئلة الشائعة
ما هي المعلومات المطلوبة لتحديد أجزاء الرافعة الشوكية؟
قم بتسجيل نموذج الرافعة الشوكية، والرقم التسلسلي، وإصدار الإنتاج، وتفاصيل الصاري ونظام الطاقة، ورقم الجزء الحالي، والأبعاد، ونقاط التثبيت، والموصلات، والمنافذ، والتقييمات، والصور الفوتوغرافية الواضحة. وينبغي أيضًا توثيق تعديلات المعدات السابقة.
هل أجزاء الرافعة الشوكية قابلة للتبديل؟
ليس تلقائيا. قد تختلف أجزاء الرافعات الشوكية المماثلة في الأبعاد أو السعة أو الجهد أو الضغط أو الموصلات أو المواد أو منطق التحكم. يجب تأكيد التوافق من خلال أرقام الأجزاء والرسومات والقياسات والمواصفات الوظيفية.
متى يجب استبدال أجزاء الرافعة الشوكية؟
يكون الاستبدال مناسبًا عندما يصل الجزء إلى حد التآكل المحدد، أو يحدث تشققات أو تشوه، أو يتسرب، أو يفقد وظيفته، أو يخلق خلوصًا مفرطًا، أو يفشل في الفحص. يجب تصحيح سبب التآكل غير الطبيعي قبل تركيب المكون الجديد.
هل يمكن أن يؤثر أحد الأجزاء التالفة على أنظمة الرافعة الشوكية الأخرى؟
نعم. يمكن للأسطوانة البالية أن تلحق الضرر بقناة الصاري، ويمكن لمفصل التوجيه غير المحاذي أن يسرع من تآكل الإطارات، ويمكن أن يؤدي الختم التالف إلى تلويث المكونات الهيدروليكية. يساعد فحص النظام المتصل على منع الفشل المتكرر والأضرار الثانوية.
كيف يمكن للمشترين تقييم جودة أجزاء الرافعة الشوكية؟
مراجعة مواصفات المواد والأداء المقدر وسجلات الأبعاد وضوابط الإنتاج ووثائق الفحص وإمكانية التتبع ومعلومات المراجعة وإرشادات التثبيت. يجب أن يحتوي الجزء الذي يمكن الاعتماد عليه على أدلة تدعم التوافق والواجب المقصود.
